给水泵进口滤网
给水泵进口滤网(抽出式) | |||||||||||||||||
型式 |

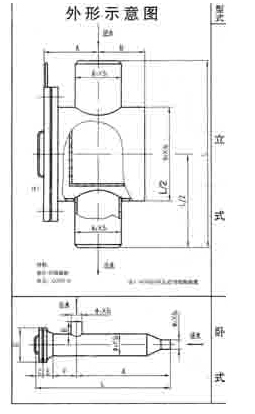

图形 D-GD87 -0910- |
DN 项目 |
φ1 | S1 | φ2 | S2 | φ3 | S3 | A | B | C | D | E | L |
每件 重量 kg |
||
立式 | 80 | 89 | 3.5 | 325 | 8 | 176 | 193 | 650 | 114 | ||||||||
100 | 108 | 4 | 325 | 8 | 176 | 193 | 650 | 115 | |||||||||
125 | 133 | 4 | 325 | 8 | 176 | 193 | 650 | 117 | |||||||||
150 | 159 | 4.5 | 325 | 8 | 176 | 193 | 650 | 120 | |||||||||
200 | 219 | 6 | 426 | 9 | 227 | 343 | 750 | 234.6 | |||||||||
250 | 273 | 7 | 480 | 10 | 275 | 337 | 800 | 307 | |||||||||
300 | 325 | 8 | 530 | 11 | 332 | 402 | 850 | 436 | |||||||||
350 | 377 | 9 | 630 | 13 | 371 | 457 | 950 | 661 | |||||||||
400 | 426 | 9 | 630 | 13 | 486 | 572 | 950 | 730 | |||||||||
450 | 480 | 9 | 720 | 14 | 594 | 710 | 1040 | 927 | |||||||||
500 | 530 | 9 | 720 | 14 | 594 | 710 | 1040 | 889 | |||||||||
卧式 | 200 | 219 | 6 | 219 | 6.5 | 325 | 9 | 1094 | 650 | 135 | 485 | 93 | 272 | 1594 | 210 | ||
250 | 273 | 7 | 273 | 7.1 | 426 | 9 | 1445 | 650 | 143 | 620 | 116 | 393 | 2095 | 366 | |||
350 | 355.6 | 8.8 | 355.6 | 8.8 | 630 | 13 | 2043 | 600 | 155.5 | 845 | 121.5 | 540 | 2860 | 945 | |||
