名称：LLQ笼式滤水器
详细信息
LLQ笼式滤水器
1、简介
LLQ型滤水器用于火力发电厂工业水、凝结水系统。滤水器的网孔直径一般为4mm，滤网滤清粒度根据用户的要求进行制作。
2、技术参数
最高设计压力：1.0MPa
设计温度：≤100℃
介质：水
滤清粒度：按用户要求

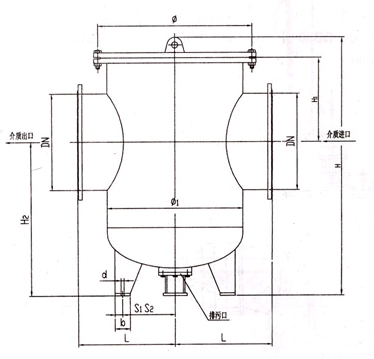

3、外形尺寸表
| 序号 | DN | φ | φ1 | H | H1 | H2 | L | S1 | S2 | b | d |
| 12 | 800 | 1340 | 1200 | 2136 | 650 | 1286 | 800 | 60 | 420 | 120 | 3-φ24 |
| 11 | 600 | 1020 | 900 | 1701 | 550 | 1005 | 646 | 50 | 342 | 100 | 3-φ20 |
| 10 | 550 | 1020 | 900 | 1701 | 550 | 1005 | 646 | 50 | 342 | 100 | 3-φ20 |
| 9 | 500 | 1020 | 900 | 1701 | 550 | 1005 | 646 | 50 | 342 | 100 | 3-φ20 |
| 8 | 450 | 810 | 700 | 1500 | 480 | 885 | 550 | 45 | 280 | 90 | 3-φ24 |
| 7 | 400 | 810 | 700 | 1500 | 480 | 885 | 550 | 45 | 280 | 90 | 3-φ24 |
| 6 | 350 | 705 | 600 | 1315 | 420 | 765 | 450 | 35 | 220 | 70 | 3-φ18 |
| 5 | 300 | 705 | 600 | 1315 | 420 | 765 | 450 | 35 | 220 | 70 | 3-φ18 |
| 4 | 250 | 705 | 600 | 1315 | 420 | 765 | 450 | 35 | 220 | 70 | 3-φ18 |
| 3 | 200 | 565 | 478 | 1170 | 345 | 700 | 400 | 35 | 150 | 70 | 3-φ18 |
| 2 | 150 | 565 | 478 | 1170 | 345 | 700 | 400 | 35 | 150 | 70 | 3-φ18 |
| 1 | 100 | 565 | 478 | 1170 | 345 | 700 | 400 | 35 | 150 | 70 | 3-φ18 |
