名称：二次滤网
详细信息
二次滤网
二次滤网的型号有如下几种：
EW型二次滤网 EFF型二次滤网 EDF型二次滤网
FFE型二次滤网 FH型二次滤网 EPF型二次滤网

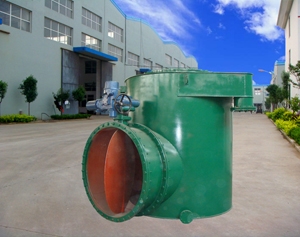

EW型二次滤网
该产品系列为带蝶阀的外旋式二次滤网，冷却水从网芯外部流向网芯内部，利用蝶阀的导向，造成冷却水在二次滤网的网芯外围产生旋转流动，将水中杂物从网芯上冲下并从排污管排出。
该型产品系列二次滤网适用于循环水管径为DN300-DN2000的系统。

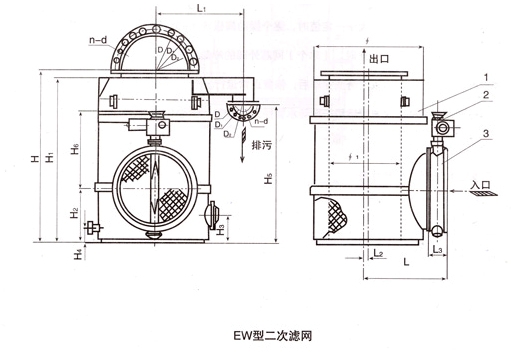

EW型二次滤网外形尺寸表
| 型号 尺寸 | H | H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | L3 | ∮ | ∮1 | 执行机型号 |
| EW-300 | 765 | 665 | 305 | 250 | 200 | 405 | 600 | 500 | 0 | 220 | 630 | 370 | 手动 | |
| EW-350 | 765 | 665 | 305 | 250 | 200 | 405 | 600 | 500 | 0 | 220 | 630 | 370 | 手动 | |
| EW-400 | 1050 | 950 | 330 | 250 | 200 | 631 | 650 | 550 | 0 | 220 | 720 | 420 | 手动 | |
| EW-500 | 1224 | 1124 | 380 | 250 | 200 | 822 | 445 | 700 | 600 | 0 | 220 | 820 | 523 | QB120-1 |
| EW-600 | 1390 | 1290 | 430 | 250 | 200 | 824 | 751 | 784 | 660 | 0 | 240 | 920 | 620 | QB120-1 |
| EW-700 | 1741 | 1641 | 483 | 250 | 200 | 1241 | 770 | 864 | 780 | 0 | 300 | 1080 | 710 | QB120-1 |
| EW-800 | 1765 | 1665 | 588 | 450 | 250 | 1205 | 990 | 1050 | 890 | 0 | 300 | 1300 | 810 | QB500-0.5 |
| EW-900 | 1900 | 1800 | 588 | 450 | 250 | 1340 | 975 | 1150 | 980 | 0 | 300 | 1500 | 910 | QB500-0.5 |
| EW-1000 | 2060 | 1960 | 690 | 500 | 250 | 1570 | 1157 | 1270 | 1100 | 0 | 310 | 170 | 1010 | QB500-0.5 |
| EW-1200 | 2750 | 2650 | 800 | 500 | 250 | 2250 | 1157 | 1420 | 1230 | 50 | 310 | 1948 | 1210 | QB500-0.5 |
| EW-1400 | 3208 | 3108 | 950 | 500 | 250 | 2508 | 1596 | 1620 | 1380 | 50 | 400 | 2120 | 1410 | SMC-00/H3BC |
| EW-1600 | 3400 | 3224 | 1010 | 500 | 250 | 2524 | 1679 | 1862 | 1550 | 70 | 400 | 2430 | 1610 | SMC-00/H3BC |
| EW-1800 | 4235 | 4085 | 1212 | 500 | 250 | 3461 | 1962 | 2030 | 1900 | 100 | 400 | 2730 | 1810 | SMC-00/H3BC |
| EW-2000 | 3900 | 3750 | 1312 | 500 | 250 | 3000 | 1933 | 2230 | 1850 | 100 | 400 | 3020 | 2010 | SMC-00/H3BC |
