Boiler pulverized coal smoke duct equipment

Combined type of transmission device

Name：Combined type of transmission device

Details
规格 叶轮转速转/分 生产能力m3/小时 电动功率KW 设备重量kg
200×200 20 4 1.1 328
31 7
200×300 20 6 1.1 338
31 10
250×250 20 10 1.5 347
31 17
300×300 20 15 1.5 427
31 23
300×400 20 20 2.2 510
31 31
400×400 20 35 3 717
31 53
400×500 20 43 3 753
31 67
500×500 20 68 4 850

注：
1、传动方式可按现场实际情况选择；
2、上述只选两种转速的生产能力，如不能满足需要，用户可按实际需要选择。

主要尺寸：
规格
A1×A 		叶轮直径
∮(mm) 		高度
H 		接口尺寸
D1 D C1 C a1 a n1 n x-∮d
200×200 ∮200 320 300 300 260 260 140 140 1 1 8-∮17
200×300 ∮200 320 300 400 260 360 140 200 1 1 8-∮19
250×250 ∮250 380 350 350 310 310 150 150 1 1 8-∮19
300×300 ∮300 450 400 400 360 360 200 200 1 1 8-∮19
300×400 ∮300 450 400 500 360 460 200 150 1 2 10-∮19
400×400 ∮400 600 510 510 465 465 140 140 2 2 12-∮20
400×500 ∮400 600 510 610 465 565 140 140 2 3 14-∮20
500×500 ∮500 760 630 630 580 580 140 140 3 3 16-∮20

（三）、传动装置

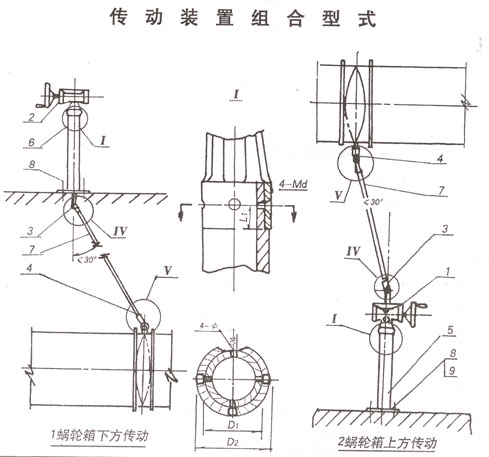

1. 传动装置组合型式
L1 D1 D2 d δ 扭矩
毫米
15 86 106 10 7.5 8公斤一米
20 125 150 12 9.5 30公斤一米

图纸目录
序号 图纸名称 8公斤-米 30公斤-米
图号
1 蜗轮箱上方传动装置 DD7103 DD7104
2 蜗轮箱下方传动装置 DD7101 DD7102
3 万向接头 DD7501 DD7502
4 带伸缩节万向接头 DD7503 DD7504
5 蜗轮箱上方传动装置 支座 DD7301 DD7302
6 蜗轮箱下方传动装置 支座 DD7303 DD7304
7 钢管 φ1 φ1 1/4
8 螺栓 GB18-66 4×M12长度工程中定 4×M16长度工程中定
9 螺母 GB45-66 4×M12 4×M16
