Temperature reduction device

Name：Temperature reduction device

Details

Temperature reduction device


流量(t/h) 二次汽参数与
| 管道、阀门 		新蒸汽参数与配套阀门、结构长度
p1=1.3MPa
t1=300℃ 		p1=1.6MPa
t1=350℃ 		p1=2.5MPa
t1=375℃ 		p1=3.9MPa
t1=450℃
压力
(MPa) 		温度（℃） 管道(DN) 安全阀 减压
阀规
格
(DN) 		分配
阀规
格
(DN) 		结构
长度
L(mm) 		减压
阀规
格
(DN) 		分配
阀规
格
(DN) 		结构
长度
L(mm) 		减压
阀规
格
(DN) 		分配
阀规
格
(DN) 		结构
长度
L(mm) 		减压
阀规
格
(DN) 		分配
阀规
格
(DN) 		结构
长度
L
(mm)
规格
(DN) 		数量
2 0.02-0.1 130 150 80 1 50 15 5929 50 15 6302 50 15 6302
0.2 160 150 80 1 50 15 5778 50 15 5778 50 15 5930
0.4 180 100 50 1 50 15 4967 50 15 4967 50 15 5099
0.7 190 80 40 1 50 15 4628 50 15 4768 50 15 4768
1.0 210 80 40 1 50 15 4628 50 15 4628 50 15 4768
5 0.02-0.1 130 250 150 1 80 20 7942 80 20 8138 80 20 8138
0.2 160 200 150 1 80 20 6806 80 20 6806 80 20 6992
0.4 180 150 80 1 80 20 5604 80 20 5604 80 20 5756
0.7 190 150 80 1 80 20 5604 80 20 5604 80 20 5604
1.0 210 100 50 1 80 20 4794 80 20 4794 80 20 4924
10 0.02-0.1 130 350 200 1 150 20 9198 100 20 9416 100 20 9416 80 20 9675
0.2 160 250 200 1 150 20 7662 100 20 7714 100 20 7880 80 20 7942
0.4 180 200 150 1 150 20 6515 100 20 6547 100 20 6734 80 20 6806
  0.7 190 200 150 1 150 20 6329 100 20 6547 100 20 6734 80 20 6806
1.0 210 150 80 1 150 20 5279 100 20 5346 100 20 5497 80 20 5604
1.3 220 150 80 1       100 20 5346 100 20 5346 80 20 5604
15 0.02-0.1 130 500 250 1 150 20 8363 150 20 8834 100 20 8581 100 20 9053
0.2 160 300 200 1 150 20 8312 150 20 8312 100 20 8530 100 20 8530
0.4 180 250 200 1 150 20 7465 150 20 7465 100 20 7684 100 20 7684
0.7 190 200 150 1 150 20 6329 150 20 6515 100 20 6546 100 20 6734
1.0 250 200 150 1       150 20 6329 100 20 6546 100 20 6546
1.3 300 200 150 1             100 20 6546 100 20 6546
20 0.02-0.1 130 500 250 1 150 20 8363 150 20 8834 150 20 8834 100 32 9053
0.2 160 300 200 1 150 20 8326 150 20 8326 150 20 8713 100 32 8460
0.4 180 250 200 1 150 20 7915 150 20 7915 150 20 8311 100 32 8530
0.7 190 200 150 1 150 20 7465 150 20 7465 150 20 7465 100 32 7684
1.0 250 200 150 1       150 20 6329 150 20 6515 100 20 6546
1.3 300 200 150 1             150 20 6329 100 20 6546
1.5 370 200 150 1                   100 20 6546
30 0.02-0.1 130 600 250 2 200 32 10278 200 32 10749 150 32 10634 150 32 10634
0.2 160 400 250 1 200 20 8456 200 32 8456 150 32 8813 150 32 8813
0.4 180 350 250 1 200 20 7970 200 32 7970 150 32 8326 150 32 8326
0.7 190 300 200 1 200 20 7559 200 32 7955 150 32 7915 150 32 8311
1.0 250 250 200 1       200 20 7109 150 20 7465 150 32 7465
  1.3 300 250 150 1             150 20 7465 150 20 7465
1.5 370 250 150 1                   150 20 7465
40 0.02-0.1 130 700 250 2 250 32 10428 200 32 10749 200 32 10749 150 50 10634
0.2 160 500 250 2 250 32 9756 200 32 9606 200 32 10077 150 50 9963
0.4 180 400 250 1 250 32 8135 200 32 7985 200 32 8456 150 50 8813
0.7 190 300 200 1 250 32 7634 200 32 7955 200 32 7955 150 50 8311
1.0 250 300 200 1       200 20 7559 200 32 7955 150 32 7915
1.3 300 300 200 1             200 20 7955 150 32 7915
1.5 370 300 200 1                   150 20 7915
60 0.2 160 600 250 2             200 50 10278 200 50 10278
0.4 180 500 250 2             200 50 9606 200 50 9606
0.7 190 400 200 1             200 50 8456 200 50 8456
1.0 250 350 200 1             200 32 8655 200 50 8655
1.3 300 350 200 1             200 20 8655 200 32 8655
1.5 370 350 200 1                   200 20 8655
80 0.2 160 700 250 3             250 50 12028 200 80 11878
0.4 180 600 250 2             250 50 9956 200 80 9806
0.7 190 500 250 1             250 50 7685 200 80 8006
1.0 250 400 250 1             250 50 8135 200 50 8456
1.3 300 400 250 1             250 32 8705 200 50 8555
1.5 370 400 250 1                   200 32 8555
120 0.2 160 1000 250 5                   250 80 15378
0.4 180 700 250 3                   250 80 11556
  0.7 190 600 250 2                   250 80 9956
1.0 250 500 250 2                   250 80 9285
1.3 300 500 250 1                   250 50 7685
1.5 370 500 250 1                   250 32 7685
注：结构长度尺寸均系参考尺寸。

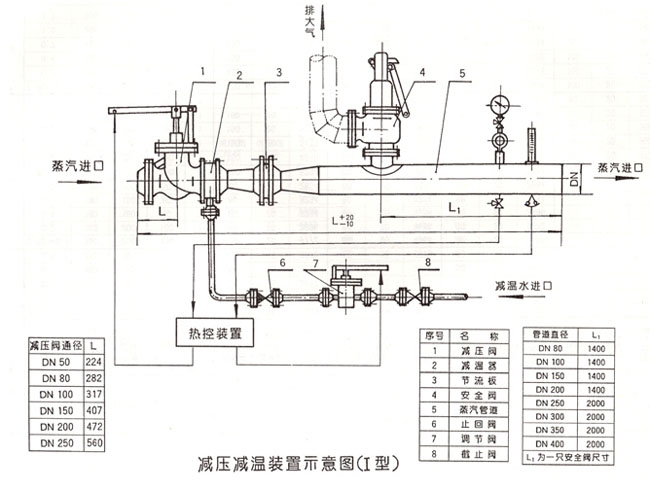

减压减温装置系列表（Ⅰ型）
流量(t/h) 二次汽参数与管道、阀门 新蒸汽参数与配套阀门、结构长度
p1=1.3MPa
t1=300℃ 		p1=1.6MPa
t1=350℃ 		p1=2.5MPa
t1=375℃ 		p1=3.9MPa
t1=450℃
压力(MPa) 温度（℃） 管道(DN) 安全阀 减压阀规格(DN) 调节阀规格(DN) 结构长度L(mm) 减压阀规格(DN) 调节阀规格(DN) 结构长度L(mm) 减压阀规格(DN) 调节阀规格(DN) 结构长度L(mm) 减压阀规格(DN) 调节阀规格(DN) 结构长度L(mm)
规格(DN) 数量
2 0.02-0.1 130 150 80 1 50 15 3549 50 15 3922 50 15 3922
0.2 160 150 80 1 50 15 3398 50 15 3398 50 15 3550
0.4 180 100 50 1 50 15 3017 50 15 3017 50 15 3149
0.7 190 80 40 1 50 15 2678 50 15 2818 50 15 2818
1.0 210 80 40 1 50 15 2678 50 15 2678 50 15 2818
5 0.02-0.1 130 250 150 1 80 20 4772 80 20 4968 80 20 4968
0.2 160 200 100 1 80 20 3686 80 20 3686 80 20 3872
0.4 180 150 80 1 80 20 3234 80 20 3234 80 20 3386
0.7 190 150 80 1 80 20 3234 80 20 3234 80 20 3234
1.0 210 100 50 1 80 20 2854 80 20 2854 80 20 2984
10 0.02-0.1 130 350 150 1 150 20 5296 100 20 5504 100 20 5504 80 20 5755
0.2 160 250 150 1 150 20 4510 100 20 4522 100 20 4718 80 20 4772
0.4 180 200 100 1 150 20 3413 100 20 3435 100 20 3622 80 20 3686
0.7 190 200 100 1 150 20 3227 100 20 3435 100 20 3622 80 20 3686
1.0 210 150 80 1 150 20 2927 100 20 2984 100 20 3135 80 20 3234
1.3 220 150 80 1       100 20 2984 100 20 2984 80 20 3234
15 0.02-0.1 130 500 150 1 150 20 5696 150 20 6167 100 20 5904 100 20 6376
0.2 160 300 150 1 150 20 4810 150 20 4810 100 20 5018 100 20 5018
0.4 180 250 150 1 150 20 4313 150 20 4313 100 20 4522 100 20 4522
0.7 190 200 100 1 150 20 3227 150 20 3413 100 20 3434 100 20 3622
1.0 250 200 100 1       150 20 3227 100 20 3434 100 20 3434
1.3 300 200 100 1             100 20 3434 100 20 3434
20 0.02-0.1 130 500 150 2 150 20 5696 150 20 6167 150 20 6167 100 32 6376
0.2 160 300 150 2 150 20 5109 150 20 5109 150 20 5496 100 32 5318
0.4 180 250 150 1 150 20 4413 150 20 4413 150 20 4809 100 32 5018
0.7 190 200 100 1 150 20 4313 150 20 4313 150 20 4313 100 32 4522
1.0 250 200 100 1       150 20 3227 150 20 3413 100 20 3434
1.3 300 200 100 1             150 20 3227 100 20 3434
1.5 370 200 80 1                   100 20 3434
30 0.02-0.1 130 600 150 3 200 32 6821 200 32 7292 150 32 7167 150 32 7167
0.2 160 400 150 2 200 20 5249 200 32 5249 150 32 5596 150 32 5596
0.4 180 350 150 2 200 20 4763 200 32 4763 150 32 5109 150 32 5109
0.7 190 300 100 1 200 20 4067 200 32 4463 150 32 4413 150 32 4809
1.0 250 250 100 1       200 20 3967 150 20 4313 150 32 4313
1.3 300 250 150 1             150 20 4313 150 20 4313
1.5 370 250 100 1                   150 20 4313
40 0.02-0.1 130 700 150 4 250 32 7971 200 32 8292 200 32 8292 150 50 8167
0.2 160 500 150 3 250 32 6499 200 32 6349 200 32 6820 150 50 6696
0.4 180 400 150 2 250 32 4928 200 32 4778 200 32 5249 150 50 5596
0.7 190 300 150 1 250 32 4142 200 32 4463 200 32 4463 150 50 4809
1.0 250 300 150 1       200 20 4067 200 32 4463 150 32 4413
1.3 300 300 150 1             200 20 4463 150 32 4413
1.5 370 300 150 1                   150 20 4413
60 0.2 160 600 150 4       200 50 7821 200 50 7821 200 50 7821
0.4 180 500 150 3       200 50 6349 200 50 6349 200 50 6349
0.7 190 400 150 2       200 50 5249 200 50 5249 200 50 5249
1.0 250 350 150 1       200 32 4763 200 32 4763 200 50 4763
1.3 300 350 150 1       200 20 4763 200 20 4763 200 32 4763
1.5 370 350 150 1                 4763 200 20 4763
80 0.2 160 700 150 4       250 50 7971 250 80 7971 200 80 7821
0.4 180 600 150 3       250 50 6499 250 80 6499 200 80 6349
0.7 190 500 150 2       250 50 5028 250 80 5499 200 80 5349
1.0 250 400 150 2       250 50 4928 250 50 4928 200 50 5249
1.3 300 400 150 1       250 32 4713 250 32 4713 200 50 4563
1.5 370 400 150 1             250 20 4713 200 32 4563
120 0.2 160 1000 250 5                   250 80 10371
0.4 180 700 150 4                   250 80 7499
0.7 190 600 150 3                   250 80 6499
1.0 250 500 150 2                   250 80 5028
1.3 300 500 150 2                   250 50 5028
1.5 370 500 150 2                   250 32 5028

注：结构长度尺寸均系参考尺寸。
